30 kw električni avtobus visokonapetostni grelnik hladilne tekočine
Skupina Hebei Nanfeng proizvaja grelnike že več kot 30 let in naše podjetje je največji proizvajalec opreme za ogrevanje in hlajenje avtomobilov na Kitajskem in imenovani dobavitelj vojaških vozil na Kitajskem. Ključni ciljni trgi vključujejo električna vozila: toplotno upravljanje baterije in hladilne enote HVAC. Hkrati sodelujemo tudi z Boschem, kakovost naših izdelkov in proizvodno linijo pa je Bosch visoko prepoznal.
Opis
Če iščete visokonapetostni grelnik hladilne tekočine za električni avtobus z močjo 30 kw, dobrodošli pri veleprodaji izdelka iz naše tovarne. Kot eden vodilnih proizvajalcev in dobaviteljev na Kitajskem vam bomo ponudili najboljšo storitev in hitro dostavo. Zdaj preverite ponudbo pri našem prodajalcu.

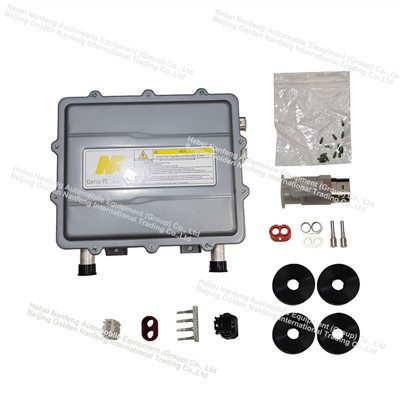

30 kW električni avtobus visokonapetostni grelnik hladilne tekočine
Opis izdelkov
Ta električni grelnik PTC uporablja tehnologijo PTC in izpolnjuje-varnostne zahteve osebnih vozil glede visoke napetosti, hkrati pa izpolnjuje ustrezne okoljske zahteve za komponente motornega prostora.
Namen električnega grelnika PTC je nadomestiti blok motorja kot primarni vir toplote, napajati grelni element PTC, da zviša svojo temperaturo in nato z izmenjavo toplote segreje medij v krožnem cevovodu sistema.
Njegove glavne značilnosti delovanja so naslednje:
Kompaktna struktura, visoka gostota moči in prilagodljiva prilagoditev prostoru za namestitev v vozilu.
Zasnova redundantnega tesnjenja izboljša zanesljivost sistema.
| Model | NF HVH-Q30 |
| Nazivna napetost | 600V |
| Območje napetosti | 450-750V |
| Nazivna moč | 30KW |
| Pretok (L/h) | ＞3000 |
| Kontrolni signal | LAHKO |
| Stopnja zaščite | IP67 |
| Teža | 10,5 kg |
| Montažna dimenzija | 162*305 mm |
Velikost vstopa in izhoda
Načela oblikovanja izdelkov
Električni grelec WPTC je sestavljen iz grelnega elementa PTC, krmilnika in notranjih cevi. Grelni element je nameščen v integriranem rezervoarju za vodo za trdo spajkanje, hladilna tekočina pa teče skozi visoko{1}}natančen kolektor znotraj rezervoarja, da doseže absorpcijo toplote in kroženje.
Krmilno vezje je pritrjeno na brizgano-ohišje z vijaki, priključek pa se neposredno poveže z vezjem. Njegov električni shematski diagram je prikazan na sliki 1 spodaj:
Krmilna enota vzorči tok in napetost visoko{0}}napetostnega tokokroga prek ranžirnih uporov in vzorčnih uporov, da doseže zaščito pred nenormalnim delovanjem.
Dušilec prehodne napetosti (TVS) je nameščen na nizko-napetostnem vhodu električne energije za učinkovito preprečevanje prenapetosti. Visokofrekvenčni izolacijski transformator zagotavlja pomožno napajanje na strani visoke-napetosti. Visokonapetostne in nizkonapetostne krmilne enote komunicirajo in izmenjujejo informacije prek digitalnega izolatorja. Vhodno pomožno napajanje ima tokovno-zaščito. Temperaturni senzorji NCT_A in NTC_B, ki se nahajajo na vstopu oziroma izstopu, se uporabljajo za spremljanje temperature hladilne tekočine v realnem času in zagotavljajo pravočasno zaščito, ko je temperatura previsoka.
Električna povezava izdelka
Slika 5 spodaj prikazuje definicije pinov za visoko in nizkonapetostne vtič-.
Visokonapetostni vtič-v modelu: PL082X-61-6
Končni vtič kabelskega snopa-v modelu: PL182X-61-6
Nizkonapetostni vtič-v modelu: 6188-6227
Model nizkonapetostnega snopa: 6189-7608
|
HV |
1 |
DC600V+ |
|
2 |
DC600- |
|
|
A |
Visokonapetostna zapora |
|
|
B |
Visokonapetostna zapora |
|
|
LV |
1 |
DC24+ |
|
2 |
DC24- |
|
|
3 |
Visokonapetostna zapora |
|
|
4 |
Visokonapetostna zapora |
|
|
5 |
||
|
6 |
||
|
7 |
LAHKO-H |
|
|
8 |
LAH-L |
Podrobnosti o izdelkih
Varnost izdelkov
Varnostno načelo PTC:
Inherentne značilnosti elementa PTC narekujejo, da se s povišanjem temperature upor poveča, kar samodejno zmanjša dosegljivo moč ogrevanja. To zagotavlja, da je tudi v najslabšem-primeru najvišja temperatura sistema omejena na tolerančno območje okolice.
Odkrivanje napak na izolaciji (vozilo):
Stranka mora ozemljitveni vijak priključiti na okvir vozila.
Na vozilo je treba namestiti napravo za zaznavanje izolacije, da zazna napake na izolaciji.
Uporaba izdelkov
